Elektromet wymiennik WGJ-g 100l dwupłaszczowy TURBO, emaliowany w polistyrenie
Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody. W omawianych podgrzewaczach, zbiornik na wodę użytkową po zewnętrznej stronie opasany jest dodatkowym płaszczem stalowym tworzącym wymiennik o dużej powierzchni grzewczej. Pozwala to na szybkie podgrzanie wody użytkowej przez wodę kotłową przepływającą w przestrzeni między płaszczyznami
Wymiennik dwupłaszczowy jest jednym z najwydajniejszych wymienników lecz w podstawowej wersji czynnik grzewczy przepływa po najmniejszej linii oporu od wlotu do wylotu dwupłaszcza. Pozostawia to część powierzchni wymiennika niemal w strefie martwej, w której odbywa się tylko śladowa wymiana ciepła, gdyż nie dopływa tam odpowiednia ilość ciepłej wody z kotła

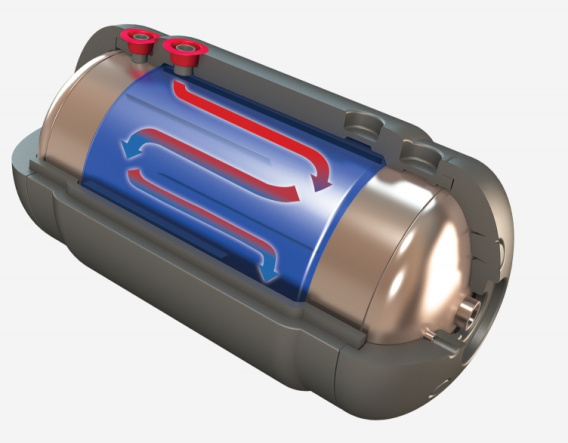

Wprowadzone przegrody w wymienniku najpierw rozdzielają wpadającą strugę wody na dwie równe połówki, a następnie kierują ją zakolami w dół do wyjścia z wymiennika. Wymusza to przepływ wody przez całą powierzchnię płaszcza wodnego, a co za tym idzie zwiększa jego wydajność
Wymienniki i podgrzewacze WGJ-g dwupłaszczowe TURBO przystosowane są do zamontowania grzałki elektrycznej na korku 1½”, w tym szczególnie produkowanej przez ZUG ELEKTROMET grzałki typu EJK z izolowanymi elementami grzejnymi, które nie pobierają prądu ochronnego jaki generuje anoda magnezowa dla ochrony antykorozyjnej zbiornika. Zwiększa to trwałość zbiornika i żywotność anody magnezowej
Informacje techniczne:
|
Parametry techniczne
Typ |
J.m.
|
WGJ-g dwupłaszczowe TURBO 80
|
WGJ-g dwupłaszczowe TURBO 100
|
WGJ-g dwupłaszczowe TURBO 120
|
WGJ-g dwupłaszczowe TURBO 140
|
WGJ-g dwupłaszczowe TURBO 200
|
WGJ-g dwupłaszczowe TURBO 250
|
|
Pojemność rzeczywista podgrzewacza
|
dm³
|
82
|
104
|
118
|
132
|
192
|
245
|
|
Powierzchnia wymiennika
|
m²
|
0,6
|
0,7
|
0,82
|
0,95
|
1,33
|
1,42
|
|
Wydajność ciepłej wody użytkowej 80/10/45°C /70/10/45°C/ 60/10/45°C*
|
dm³/h
|
462/357/275
|
566/473/330
|
671/550/396
|
770/638/451
|
960/815/555
|
1020/870/590
|
|
Moc grzewcza 80/10/45°C /70/10/45°C/ 60/10/45°C*
|
kW
|
17,6/15,4/11
|
22/18,7/13,2
|
26,4/22/15,4
|
30,8/25,3/17,6
|
40/31/22
|
43/33/23
|
|
Przepływ wody grzewczej
|
m²/h
|
1,35
|
1,5
|
1,65
|
1,8
|
2,3
|
2,6
|
|
Strata ciśnienia
|
mbar
|
32
|
30
|
30
|
28
|
26
|
26
|
|
Straty postojowe**
|
W
|
27
|
32
|
35
|
37
|
70
|
77
|
|
Klasa efektywności energetycznej
|
|
A
|
A
|
A
|
A
|
C
|
C
|
|
Wskaźnik mocy N1
|
|
1
|
1,2
|
1,4
|
1,6
|
|
|
|
Parametry pracy zbiornika zbiornika wody użytkowej
|
max. ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C
|
||||||
|
Parametry czynnika grzewczego
|
max. ciśnienie i temperatura robocza pr = 0,2 MPa tr = 100°C
|
||||||
|

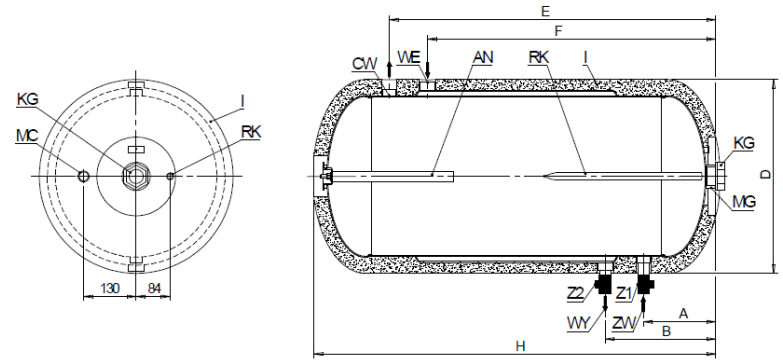

D
|
mm
|
510
|
532
|
532
|
532
|
600
|
640
|
|
H
|
mm
|
840
|
1020
|
1120
|
1220
|
1440
|
1430
|
|
E
|
mm
|
625
|
820
|
920
|
1020
|
1205
|
1180
|
|
F
|
mm
|
540
|
705
|
805
|
905
|
1115
|
1090
|
|
A
|
mm
|
155
|
190
|
190
|
190
|
235
|
245
|
|
B
|
mm
|
240
|
305
|
305
|
305
|
325
|
335
|
|
Ciężar podgrzewacza bez wody
|
kg
|
39
|
51
|
56
|
62
|
72
|
78
|
I – izolacja termiczna grubość ok. 40 mm
MG – mufka grzałki 1 ½”
KG – korek zaślepiający 1 ½”
AN – anoda magnezowa na korku 1 ¼”
MC – mufa cyrkulacji ½”
RK – rurka termostatyczna zamknięta Ø12mm wewnątrz
ZW – zimna woda użytkowej dopływ ¾”
CW – ciepła woda użytkowa odpływ ¾”
WE – wlot gorącej wody kotłowej 1”
WY – wylot wody kotłowej 1”
MP – mufa przyłącza „podkowy” 1”
*60°C, 70°C, 80°C - temperatura wody grzewczej na wejściu do wężownicy lub wymiennika płaszczowego
10°C - temperatura wody użytkowej na zasilaniu
45°C - temperatura ciepłej wody użytkowej
** zgodnie z obowiązującym od 26 września 2015r. Rozporządzeniem komisji UE nr 812/2013
