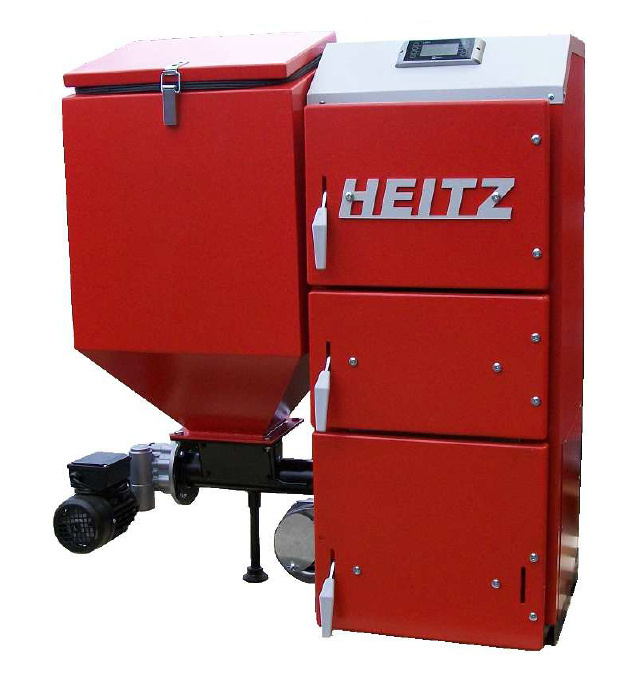

  • HEITZ JUNIOR STALOWY KOCIOŁ NA PALIWA STAŁE Z AUTOMATYCZNYM PODAWANIEM PALIWA, WĘGIEL EKO - GROSZEK O MOCY 20 kW

14022.00 -10% 12619.80
Do końca promocji pozostało:
szt. Do przechowalni
Cena przesyłki 219
Odbiór osobisty (płatne przy odbiorze) 0
Odbiór osobisty (przelew) 0
Kurier: duża paleta (przelew) 219
Dostępność na zamówienie

Zamówienie telefoniczne: 783433733

Zostaw telefon

Urządzenie, jakim jest JUNIOR wykonane jest z wysokiej jakości stali spawalnej o
grubości 4 mm i 3 mm. Komora paleniskowa i wszystkie elementy grzewcze wykonane zostały z
blachy o grubości 4 mm, natomiast płaszcz wodny został wykonany z blachy o grubości 3 mm.
Budowa kotła jest prostą konstrukcją w skład, której wchodzą dwie podstawowe części
oddzielone przegrodą wodną poziomą (5). W dolnej części kotła znajduje się komora paleniskowa
(14) z palnikiem retortowym (8), w którym spala się paliwo, natomiast powyżej przegrody wodnej
poziomej znajduje się część grzewcza, w skład której wchodzą: kolumna wodna (3) z płaszczem
wodnym, oraz płomienica przechodząca w czopóch (12).
W górnej części kotła znajdują się drzwi przeznaczone do czyszczenia (4). Pod nimi w
części środkowej - drzwi rewizyjne (6). Poniżej, w dolnej części kotła znajdują się drzwi
popielnicowe (9), umożliwiające również dostęp do komory spalania palnika
Czyszczenie kotła odbywa się poprzez drzwi górne wyczystkowe , drzwi rewizyjne, oraz
drzwi popielnicowe znajdujące się w dolnej części kotła.
Spalanie paliwa odbywa się w palniku retortowym, umieszczonym w komorze paleniska,
skąd produkty spalania kierowane są do tylniej części komory, a następnie unosząc się ku górze
opływają przegrodę wodną poziomą, aby następnie na nawrocie i wytrąceniu prędkości w przedniej
części kotła kierować się do płomienicy – czopucha .
Dostarczanie paliwa do palnika odbywa się poprzez podajnik ślimakowy, łączący zasobnik
paliwa z palnikiem za pomocą silnika elektrycznego, który poprzez przekładnie napędza ślimak. W
palniku paliwo wypychane jest ku górze tworząc kopczyk żaru. Wraz z paliwem dostarczane jest
powietrze, przez wentylator zamontowany w dolnej części podajnika, które przez układ dysz
dostaje się do palnika i rozżarzonych cząstek węgla inicjując spalanie.
Podłączenie hydrauliczne kotła ułatwiają cztery króćce gwintowane zewnętrznie G 1 ¼”.
Czopuch kotła będący przedłużeniem płomienicy wykonany jest z rury stalowej o średnicy 140
mm.
Parametry paliwa
o EKO GROSZEK – wartość opałowa 26000 MJ/kg,
o Granulacja 5 - 25 mm
o Typ 31 i 32 ( o niewielkich zdolnościach koksowania)
o Zawartość popiołu ≤ 10 %
o Punkt płynięcia popiołu ≥ 1200 °C
o Wilgotność do 10 %,








Rys. 1 Przekrój wzdłużny kotła HEITZ JUNIOR
1 – Osłona kotła, 2 – Izolacja termiczna kotła, 3 – Kolumna wodna, 4 – Drzwiczki wyczystkowe,
5 – Półka wodna pozioma, 6 – Drzwi wyczystkowo - rewizyjne, 7 – Deflektor spalin, 8 – Palnik
retortowy, 9 – Drzwi popielnicowe, , 10 – Króćce czujników temperatury kotła, 11 – Króćce
zasilające instalację, 12 – Czopuch kotła, 13 – Zawirowywacz spalin , 14 – Komora paleniskowa,
15 - Króćce powrotu z instalacji, 16 - Podstawa kotła



NAZWA PARAMETRU JEDN. JUNIOR 20
NOMINALNA MOC CIEPLNA kW 20
ZAKRES MOCY GRZEWCZEJ kW 6 - 20
POWIERZCHNIA GRZEWCZA KOTŁA m² 2,04
POJEMNOŚĆ WODNA KOTŁA l 64
WIELKOŚĆ POWIERZCHNI
OGRZEWANEJ
m² ˃ 200
KLASA KOTŁA WG PN-EN 303-5 5
SPRAWNOŚĆ % 90
POJEMNOŚĆ ZASOBNIKA PALIWA l 190
STAŁOPALNOŚĆ h 50
MAKS.TEMPERATURA ROBOCZA °C 85
MIN. TEMPERATURA POWROTU °C 50
MAKS. DOPUSZCZALNE CIŚN.
ROBOCZE
bar 2
CIŚNIENIE PRÓBNE bar 3
WYMAGANY CIĄG SPALINOWY mbar 0,23
MIN. PRZEKRÓJ OTWORU
KOMINOWEGO
cm² 200
ŚREDNICA CZOPUCHA mm 140
MASA KOTŁA kg 255
PALIWO Ekogroszek wg. Pkt. 2
ŚREDNICA KRÓĆCÓW ZASIL.I
POWROTU
cal 1¼
ZASILANIE V/Hz 230V/50Hz
